汽车工业中连杆端部的磨削。
液压和气动气缸的磨削。

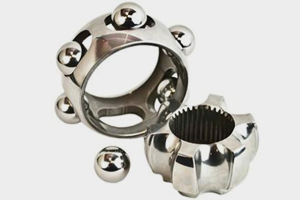

CVJ球笼，内滚道和外滚道。

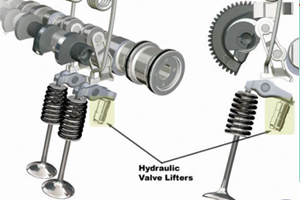

汽车马达液压挺杆。
磨削内圈孔。
磨齿轮孔，收集。
汽车泵定子，枪管研磨。
空调压缩机的滚筒、气缸、法兰盖。

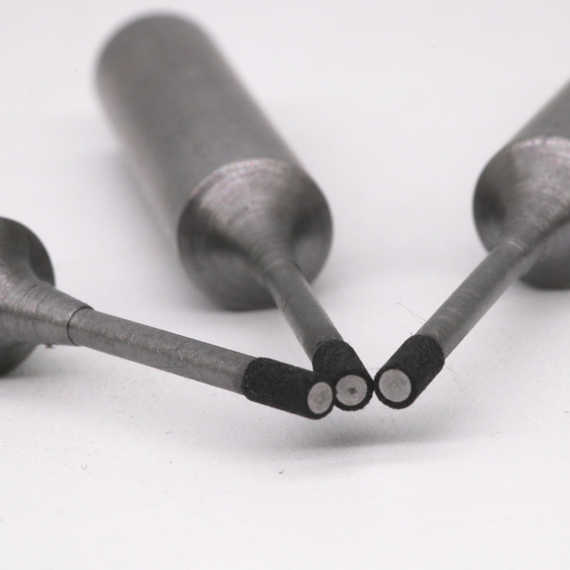

球和滚子轴承内、外表面的磨削。配套高精密进口及国产数控CBN内圆磨床。

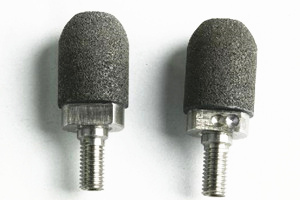

分类: 带柄，不带柄

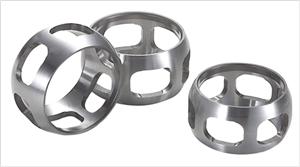

► 陶瓷CBN砂轮加工等速万向节球笼

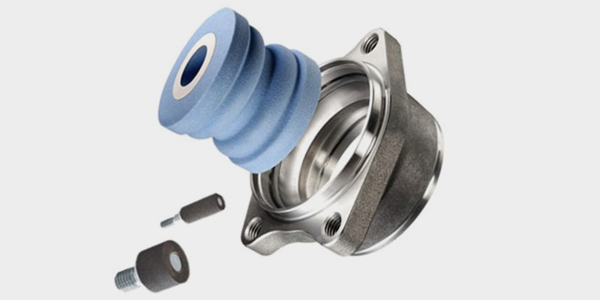

► 轴承内圈，或内径内磨

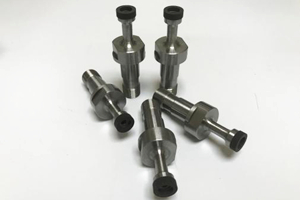

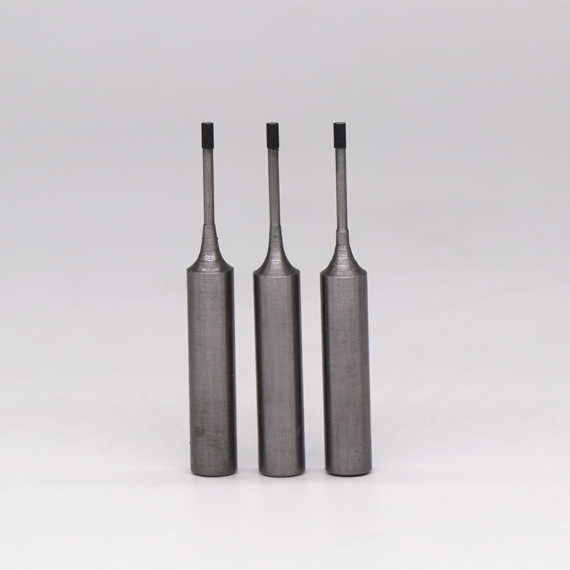

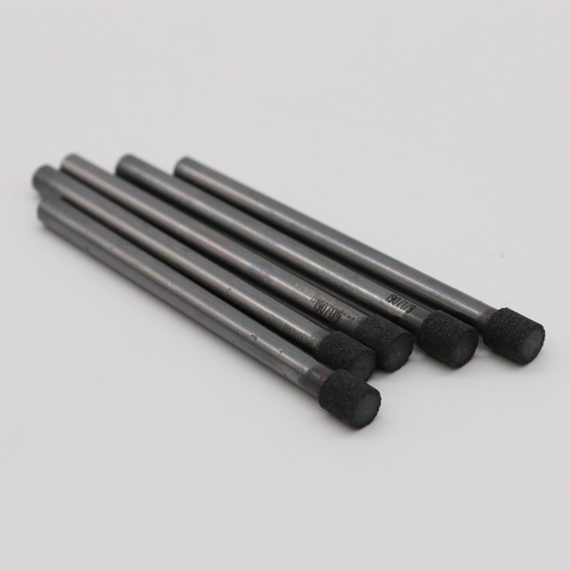

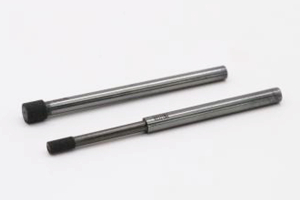

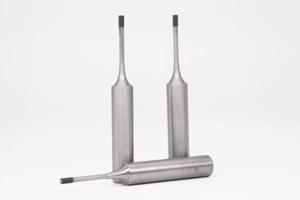

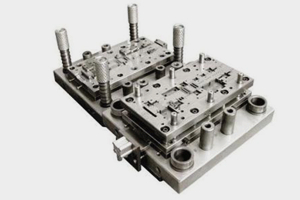

► 冲压模，cbn带柄内圆磨砂轮

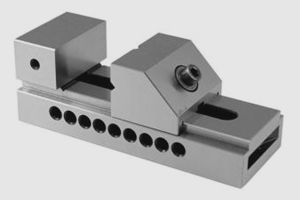

► BD3合金工具钢。cbn带柄内圆磨砂轮
► 液压行业。1A1W 陶瓷CBN内圆磨砂轮

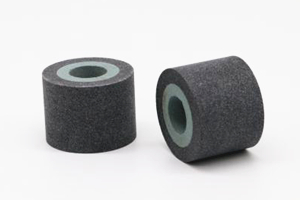

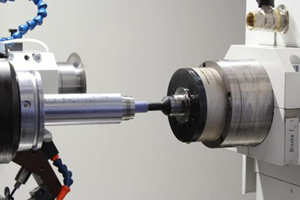

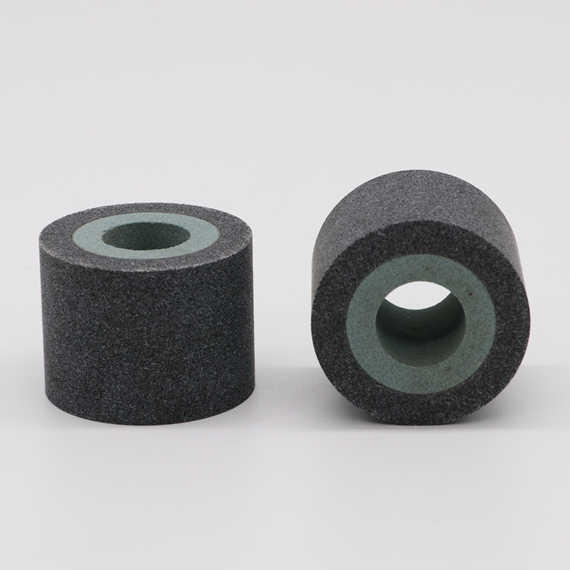

► 钢磨。陶瓷cbn无柄砂轮
| 规格尺寸 | |

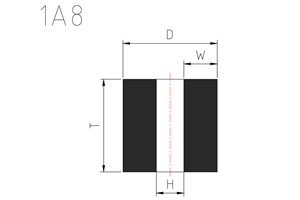

| 1A8 D * T * H (mm) | |
| D | 4mm - 45mm |
| H | 1.5mm - 30mm |
| T | 5mm - 50mm |
| 1A1W D * T * H * L * M (mm) | |
| D | 7.5mm - 50mm |
| H | 4mm - 45mm |
| T | 15mm - 50mm |
| 1A1 D * T * H * X (mm) | |
| D | 18mm - 50mm |
| H | 10mm - 40mm |
| T | 15mm - 50mm |
Case 1 CVJ 球笼内圆磨削
| 工件 | 球笼 |
| 工件材料 | 20CrMnTi HRC 58 -63 |
| 研磨零件 | 球笼内部 |
| 研磨方式 | 内圆磨削 |
| 砂轮 | 1a1w 陶瓷CBN砂轮 |
| 磨削参数 | 速度 Vc= 30m/s |
| 研磨公差0.3mm | |
| 修整 | 金刚石旋转修整器 |
| 修整参数 | 砂轮速度 Vc= 30m/s |
| 辊式修整·机速度 Vr=8m/s | |
| 2 * 3 μm | |
| 修整速度比 Qd=+ 0.26 | |
| 研磨性能 | 修整频率 200 球笼/修整 (寿命提高125%) |
| Ra < 0.8 μm |
