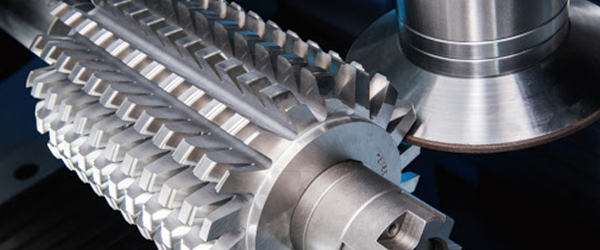

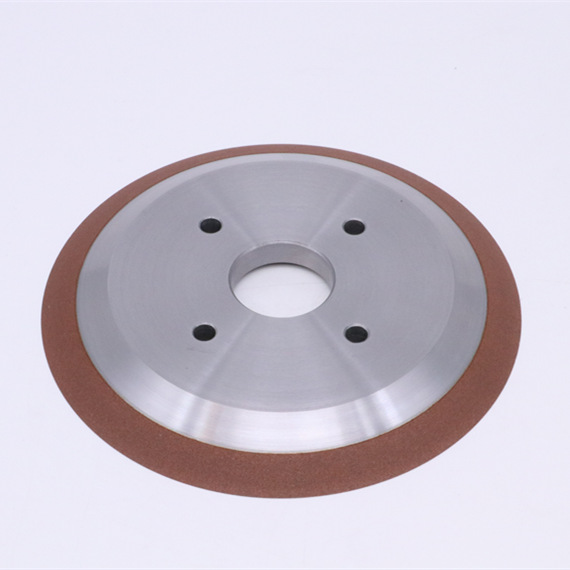

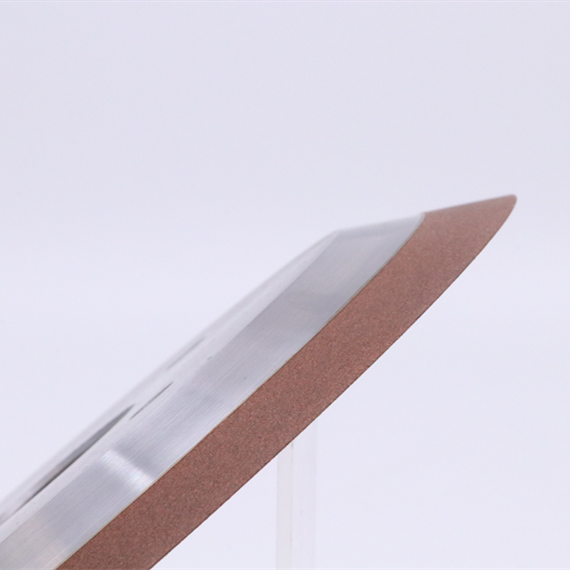

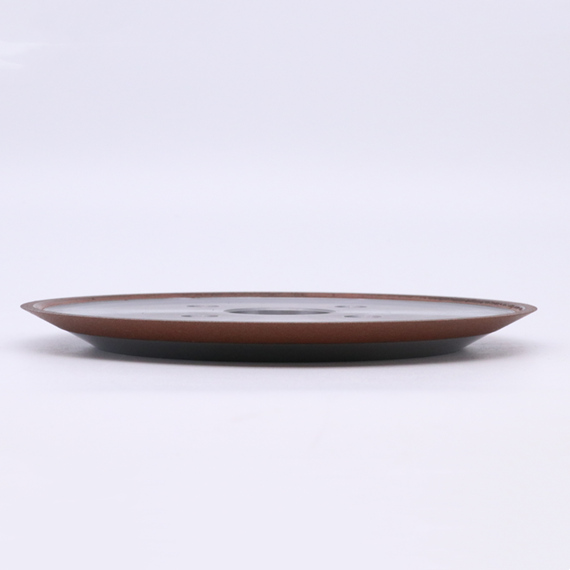

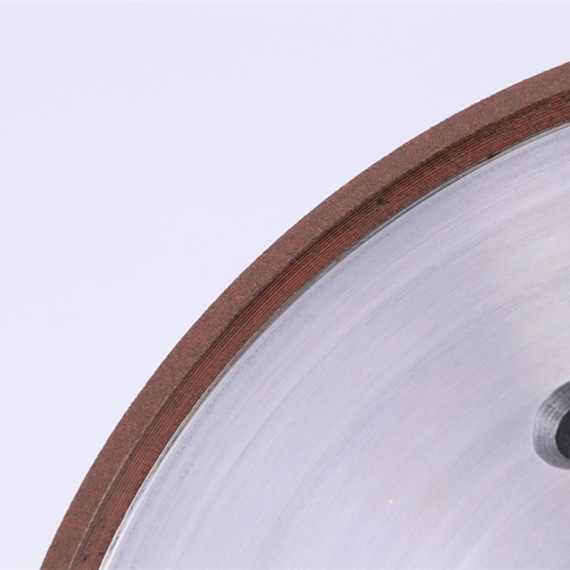

滚刀磨削用cbn砂轮说明

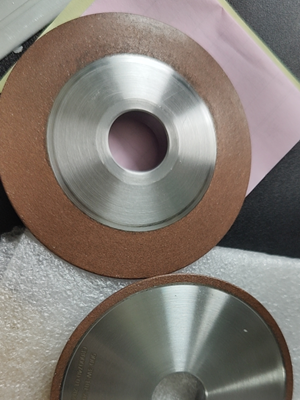

天佑生产的单斜面CBN砂轮可用于滚刀磨削。砂轮采用端面磨，外圆很薄，可以磨到边缘底部。 CBN砂轮用于高速钢（hss）齿轮滚刀和螺纹刀具（硬度HRC60以上）的成型和磨削。
齿轮滚刀用cbn砂轮的优点 - 砂轮采用端面磨削，外圆很薄，可以磨到边缘底部
- 良好的耐磨性和低损耗
- 干磨和湿磨 - 高精度，减少磨削力
| 规格 | 直径（mm） | 环宽（mm） | 内孔（mm） | 磨料层厚度（mm） | 厚度（mm） | 角度（mm） |
| 100 | 10 | 20 | 1 | 10 | 5 | |

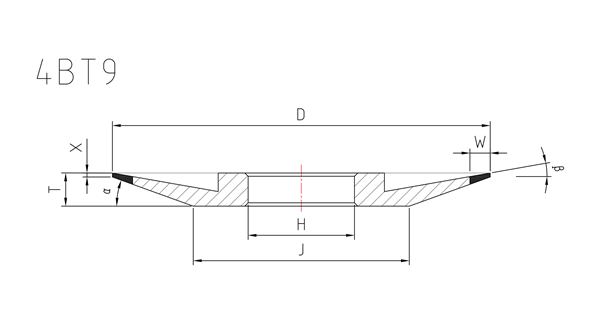

| 4BT9 | 150 | 10 | 50.8 | 3 | 10 | 8 |
| 4V4 | 100 | 6 | 20 | 1 | 10 | 10 |
可根据您的需求进行定制

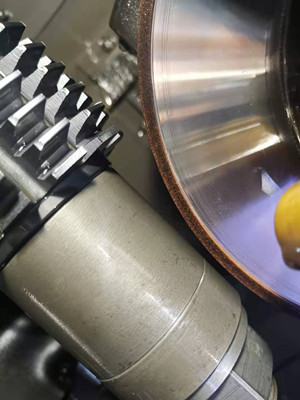

案例1
加工：滚刀磨削
砂轮尺寸：树脂CBN砂轮D200xT18.75xID76.2x4x3
磨床：三菱
冷却：油冷
转速： 1000 1500rpm
滚轮材质：高速钢
涂层材质：S390粉末冶金
硬度：72HRC
切削量：0.1mm/次
表面质量要求：Ra0.5
磨削时间：20分钟/支.jpg)
